模切新手求大神们帮忙解决侧视图到底从哪边看的

本人刚接触模切行业，现在做模切工程，现在**直被侧视图困扰。求大神们帮忙解释下侧视图到底从哪边看啊

文件名:	QQ图片20130827091930.jpg
下载次数:	0
文件类型:	image/pjpeg
文件大小:
上传时间:	2013/8/27 9:20:47
描述:	jpg

#1

大中小

saizhu

诺、十三

版主

UID: 36333
来自: 江苏昆山周市
精华: 2
积分: 468
帖子: 447
注册: 2013/2/1 18:47:00
状态: 离线
威望: 10.00
金钱: 51.35 元

发短消息用户资料树型回复引用

2013-08-27 09:50

回复：模切新手求大神们帮忙解决侧视图到底从哪边看的

首先你应该搞清楚你们图纸是用***角法、还是**三角法？

#2

大中小

洁笛

模切技术团队成员

UID: 3651
来自: 湖南
精华: 12
积分: 889
帖子: 819
注册: 2008/6/17 22:42:00
状态: 离线
威望: 10.00
金钱: 118.45 元

发短消息用户资料树型回复引用

2013-08-27 11:14

回复: 模切新手求大神们帮忙解决侧视图到底从哪边看的

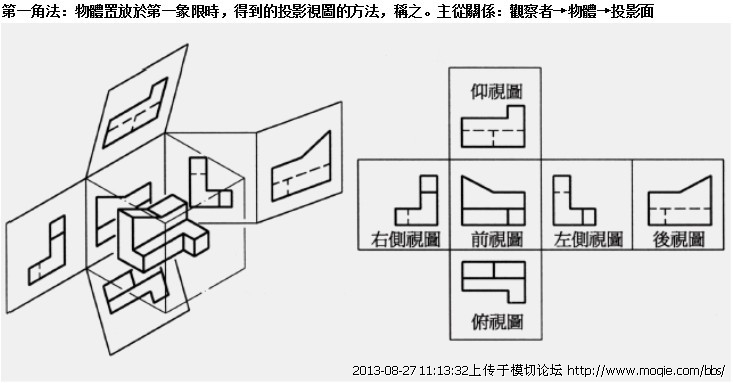

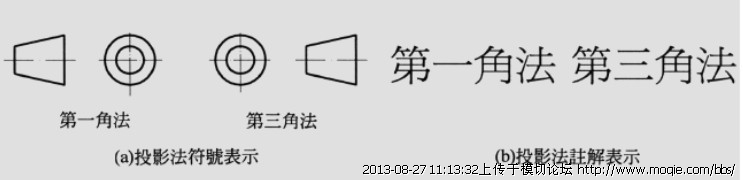

楼上说的对，得先把视角图搞懂再去看图纸。

文件名:	视角图.jpg
下载次数:	0
文件类型:	image/jpeg
文件大小:
上传时间:	2013/8/27 11:13:32
描述:	jpg

文件名:	第一视角.jpg
下载次数:	0
文件类型:	image/jpeg
文件大小:
上传时间:	2013/8/27 11:13:32
描述:	jpg

文件名:	第三视角.jpg
下载次数:	0
文件类型:	image/jpeg
文件大小:
上传时间:	2013/8/27 11:13:32
描述:	jpg

思想决定行动，行动决定习惯，习惯决定一切。

#3

大中小

￠龙鹰￠

模切技术团队成员

UID: 29183
来自:
精华: 1
积分: 246
帖子: 231
注册: 2012/4/12 16:41:00
状态: 离线
威望: 10.00
金钱: 65.60 元

发短消息用户资料树型回复引用

2013-08-27 13:38

回复：模切新手求大神们帮忙解决侧视图到底从哪边看的

楼上两位正解。。。。。。

整理心情，重新出发！

#4

大中小

飞新达00001

小心

金牌模切

UID: 36211
来自: 东莞
精华: 0
积分: 1128
帖子: 1116
注册: 2013/1/24 11:33:00
状态: 离线
威望: 10.00
金钱: 124.20 元

发短消息用户资料树型回复引用

2013-08-28 08:28

回复：模切新手求大神们帮忙解决侧视图到底从哪边看的

这解答的专业，ORZ

#5

大中小

906231771

模切新手

UID: 41896
来自:
精华: 0
积分: 13
帖子: 3
注册: 2013/8/27 9:13:00
状态: 离线
威望: 10.00
金钱: 1.45 元

发短消息用户资料树型回复引用

只看楼主 2013-08-28 09:18

回复: 模切新手求大神们帮忙解决侧视图到底从哪边看的

谢谢，懂了

#6

大中小

king_8258

雨寒

金牌模切

UID: 275
来自: 深圳
精华: 8
积分: 1128
帖子: 1078
注册: 2007/5/31 11:21:00
状态: 离线
威望: 10.00
金钱: 235.45 元

发短消息用户资料树型回复引用

2013-08-28 10:25

回复：模切新手求大神们帮忙解决侧视图到底从哪边看的

**三角法产品正面从下往上翻

#7

大中小

86629075

模切会员

UID: 41577
来自: 江苏徐州
精华: 0
积分: 106
帖子: 96
注册: 2013/8/12 23:03:00
状态: 离线
威望: 10.00
金钱: 10.60 元

发短消息用户资料树型回复引用

2013-08-29 21:57

回复：模切新手求大神们帮忙解决侧视图到底从哪边看的

对于这个问题，小弟也是有些苦恼，学习啦。
